胀套系列

一、产品概述

胀紧联结套（简称胀套）的主要用途是代替键联结作用，以实现机件和轴的联结，用以传递负荷。它使用时通过高强度螺栓的作用，使内环与轴之间，外环与轮毂产生巨大的抱紧力；当承载负荷时，靠胀套与机件的结合力及相伴产生的摩擦力传递扭矩、轴向力，或二者的复合载荷。

胀套是一种新型传动联结方式，它作为一种先进的基础件，八十年代工业发达的国家，如德国、日本、美国等，在重型载荷蒸汽机械联结广泛地采用了这一新技术。与一般过盈联结，键联结相比，胀套联结有许多独特的优点。

二、产品特点

◇使用胀套使主机零件制造和安装简单。安装胀套的轴和孔的加工不像过盈配合那样要求高精度的制造公差。

◇胀套安装时无需加热、冷却和加压设备。只需将螺栓按要求的力矩扭紧即可。且调整方便，可以将轮廓在轴向方便地调整所需位置。胀套也可以用来联结焊接性能差的零件。

◇胀套超载时，将失去联结作用，可以保护设备不受损坏。

◇胀套联结可以承受多重负荷，其结构可以做成多种样式。根据安装负载大小，还可以多个胀套串联使用。

◇胀套拆卸方便，且具有良好的互换性。胀套能把较大配合间隙的轴结合起来，拆卸时将螺栓拧松，即可将被联结件容易拆开。胀紧时，接触面紧密贴合不锈蚀，便于拆卸。

目前，英迪利公司以其良好的质量和服务，合理的价格，深受广大用户的赞誉。产品已广泛用于纺织、包装、机床、港口码头、水泥、矿山冶金等行业。

典型胀套选型表

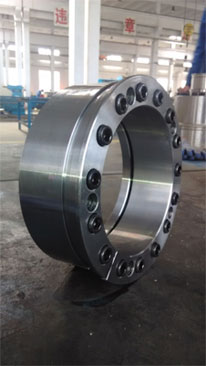

Z9型张紧连接套

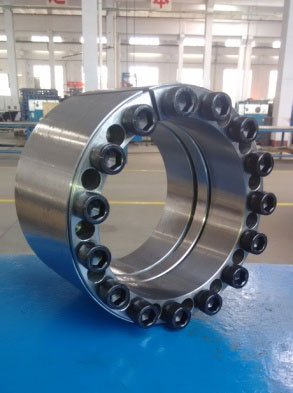

Z12型胀紧联结套

注：其余型号胀套请咨询我公司人员。

型号：Z9型

基本尺寸(mm)						内六角螺钉		额定负荷		胀套与轴结合面上的压力 Pr N/mm2	胀套与轮毂结合面上的压力 Prt N/mm2	螺钉的拧紧力矩 Ma N·m	重量 kg
d (mm)	D (mm)	L (mm)	L1 (mm)	e (mm)	B (mm)	d1 (mm)	n	轴向力Ft kN	转矩Mt kN·m
d (mm)	D (mm)	L (mm)	L1 (mm)	e (mm)	B (mm)	d1 (mm)	n	轴向力Ft kN	转矩Mt kN·m
100	145	54	75	5	65	M12	8	192	9.6	102	70	145	4.7
110	155	54	75	5	65	M12	8	191	10.5	93	66	145	5.1
120	165	54	75	5	65	M12	9	216	13	96	70	145	5.5
130	180	63	84	6	72	M12	12	287	17.8	100	78	145	7.5
140	190	63	84	6	72	M12	12	287	20.2	94	69	145	7.9
150	200	63	84	6	72	M12	12	287	21.6	88	66	145	8.4
160	210	63	84	6	72	M12	15	360	28.8	101	77	145	8.9
170	225	63	84	6	72	M12	16	383	32.6	101	76	145	10.5
180	235	63	84	6	72	M12	18	431	38.8	108	82	145	11
190	250	69	94	6	81	M14	15	493	46.8	106	80	230	14.3
200	260	69	94	6	81	M14	16	526	52.8	100	77	230	15
220	285	69	94	6	81	M16	14	640	70	119	92	355	17.8
240	305	86	112	7	98	M16	16	731	88	96	75	355	23.2
260	325	86	112	7	98	M16	18	822	107	103	82	355	24.8
280	355	94	120	8	106	M16	20	910	128	96	75	355	33
300	375	94	120	8	106	M16	22	1000	151	99	79	355	36
320	405	109	142	8	125	M20	18	1280	206	101	80	690	52
340	425	109	142	8	125	M20	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22	20	1770	337	109	87	930	75
400	485	120	159	8	140	M22	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22	22	1980	410	107	87	930	82

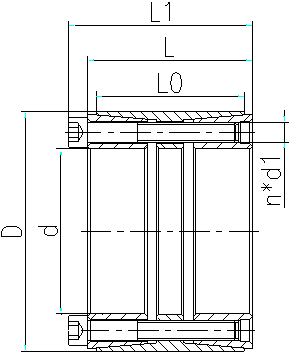

型号：Z12A型

基本尺寸					内六角螺钉		额定负荷		胀套与轴结合面上的压力 Pr N/mm2	胀套与轮毂结合面上的压力 Prt N/mm2	螺钉的拧紧力矩 Ma N·m	重量 kg
d mm	D mm	L0 mm	L mm	L1 mm	d1 mm	n	轴向力Ft kN	转矩Mt kN·m
d mm	D mm	L0 mm	L mm	L1 mm	d1 mm	n	轴向力Ft kN	转矩Mt kN·m
25	55	32	40	46	M6	6	67	0.84	297	101	17	0.47
28	55	32	40	46	M6	6	67	0.94	265	101	17	0.44
30	55	32	40	46	M6	6	67	1	248	101	17	0.42
35	60	44	54	60	M6	7	74	1.3	165	87	17	1
40	75	44	54	62	M8	7	145	2.9	282	116	41	1.1
45	75	44	54	62	M8	7	145	3.26	251	116	41	1.2
50	80	56	64	72	M8	8	165	4.15	200	98	41	1.4
55	85	56	64	72	M8	9	186	5.15	205	104	41	1.6
60	90	56	64	72	M8	10	207	6.2	202	106	41	1.7
65	95	56	64	72	M8	10	207	6.75	187	100	41	1.9
70	110	70	78	88	M10	10	329	11.5	223	114	83	3.1
80	120	70	78	88	M10	11	362	14.5	215	115	83	3.5
90	130	70	78	88	M10	12	390	17.8	208	115	83	3.8
100	145	90	100	112	M12	14	527	26.3	200	107	145	6.1
110	155	90	100	112	M12	17	575	31.8	198	110	145	6.6
120	165	90	100	112	M12	18	670	40.4	212	120	145	7.2
130	180	104	116	130	M14	16	759	49	180	112	230	11.1
140	190	104	116	130	M14	18	842.8	59	186	124	230	11.8
150	200	104	116	130	M14	19	896.6	67	185	127	230	12.6
160	210	104	116	130	M14	20	950	76	183	128	230	13.4

基本尺寸					内六角螺钉		额定负荷		胀套与轴结合面上的压力 Pr N/mm2	胀套与轮毂结合面上的压力 Prt N/mm2	螺钉的拧紧力矩 Ma N·m	重量 kg
d mm	D mm	L0 mm	L mm	L1 mm	d1 mm	n	轴向力Ft kN	转矩Mt kN·m
d mm	D mm	L0 mm	L mm	L1 mm	d1 mm	n	轴向力Ft kN	转矩Mt kN·m
170	225	134	146	162	M16	19	1223.5	104	172	113	355	19.6
180	235	134	146	162	M16	20	1228.8	116	172	115	355	20.6
190	250	134	146	162	M16	21	1363	129.5	172	116	355	23.8
200	260	134	146	162	M16	22	1437.5	143.7	172	112	355	24.9
220	285	134	146	162	M16	24	1581.8	174	172	115	355	29.6
240	305	134	146	162	M16	26	1725	207	172	119	355	31.9
260	325	134	146	162	M16	28	1846	240	170	117	355	34.3
280	355	165	177	197	M20	24	2428.5	340	168	117	690	52
300	375	165	177	197	M20	25	2540	381	161	123	690	55.3
320	405	165	177	197	M20	28	2881	461	175	119	690	67.3
340	425	165	177	197	M20	29	2994	509	171	119	690	71
360	455	190	202	224	M22	28	3588.8	646	169	115	930	96.5
380	475	190	202	224	M22	30	3821	726	170	115	930	101.2
400	495	190	202	224	M22	31	3960	792	168	120	930	106
420	515	190	202	224	M22	32	4100	861	165	116	930	110.7
440	535	190	202	224	M22	24	4260	937	165	112	930	110
460	555	190	202	224	M22	24	4260	980	158	107	930	113
480	575	190	202	224	M22	28	5000	1200	176	121	930	118
500	595	190	202	224	M22	28	5000	1240	169	117	930	122
520	615	190	202	224	M22	30	5330	1390	174	121	930	126
540	635	190	202	224	M22	30	5330	1440	168	117	930	131
560	655	190	202	224	M22	32	5680	1590	172	121	930	135
580	675	190	202	224	M22	33	5860	1705	172	121	930	140
600	695	190	202	224	M22	33	5860	1760	166	118	930	144

型号：Z12B

基本尺寸					内六角螺钉		额定负荷		胀套与轴结合面上的压力 Pr N/mm2	胀套与轮毂结合面上的压力 Prt N/mm2	螺钉的拧紧力矩Ma N·m	重量 kg
d mm	D mm	L0 mm	L mm	L1 mm	d1 mm	n	轴向力Ft kN	转矩Mt kN·m
d mm	D mm	L0 mm	L mm	L1 mm	d1 mm	n	轴向力Ft kN	转矩Mt kN·m
70	110	50	60	70	M10	8	204	7.15	194	107	83	2.3
80	120	50	60	70	M10	10	250	10.25	212	123	83	2.5
90	130	50	60	70	M10	11	280	12.6	207	125	83	2.7
100	145	60	70	82	M12	10	372	18.6	205	125	145	4.1
110	155	60	70	82	M12	10	372	20.5	187	118	145	4.4
120	165	60	70	82	M12	11	408	24.5	188	122	145	4.8
130	180	65	79	91	M12	14	520	33.8	197	128	145	6.3
140	190	65	79	91	M12	15	557	39	196	130	145	6.6
150	200	65	79	91	M12	15	557	41.8	183	123	145	7.8
160	210	65	79	91	M12	16	593	47.5	183	125	145	9.4
170	225	78	92	106	M14	15	764	65	193	133	230	10.7
180	235	78	92	106	M14	15	765	69	182	127	230	11.3
190	250	88	102	116	M14	16	815	77.5	163	103	230	14.6
200	260	88	102	116	M14	20	1020	102	194	124	230	15.3
220	285	96	108	124	M16	15	1060	117	174	113	355	20.2
240	305	96	108	124	M16	20	1410	170	212	140	355	21.8
260	325	96	108	124	M16	21	1480	193	205	138	355	23.4
280	355	96	110	130	M20	15	1650	232	213	141	690	30
300	375	96	110	130	M20	15	1650	249	198	134	690	31.2
320	405	124	136	156	M20	20	2210	354	191	125	690	48
340	425	124	136	156	M20	20	2210	376	180	119	690	51
360	455	140	155	177	M22	20	2750	496	185	118	930	69
380	475	140	155	177	M22	20	2750	524	175	113	930	73
400	495	140	155	177	M22	22	3010	602	183	122	930	76
420	515	140	155	177	M22	24	3300	694	190	127	930	80
440	535	140	155	177	M22	24	3300	728	166	123	930	81
460	555	140	155	177	M22	24	3300	760	159	118	930	85
480	575	140	155	177	M22	25	3440	830	159	119	930	88
500	595	140	155	177	M22	25	3440	861	153	115	930	91
520	615	140	155	177	M22	28	3850	1003	164	124	930	95
540	635	140	155	177	M22	28	3850	1042	158	120	930	98
560	655	140	155	177	M22	30	4130	1157	163	125	930	101
580	675	140	155	177	M22	30	4130	1199	158	121	930	104
600	695	140	155	177	M22	30	4130	1240	153	118	930	108

型号：Z12C型

基本尺寸					内六角螺钉		额定负荷		胀套与轴结合面上的压力 Pr N/mm2	胀套与轮毂结合面上的压力 Prt N/mm2	螺钉的拧紧力矩 Ma N·m	重量 kg
d	D	I	L	L1	d1	n	轴向力Ft kN	转矩Mt kN·m
mm						n	轴向力Ft kN	转矩Mt kN·m
70	110	50	60	70	M10	8	121	4.25	115	64	49	2.3
80	120	50	60	70	M10	10	152	6.1	125	73	49	2.5
90	130	50	60	70	M10	11	167	7.5	122	74	49	2.7
100	145	60	70	82	M12	10	177	8.81	97	60	69	4.1
110	155	60	70	82	M12	10	177	9.74	89	56	69	4.4
120	165	60	70	82	M12	11	193	11.6	89	58	69	4.8
130	180	65	79	91	M12	14	247	16.06	93	61	69	6.3
140	190	65	79	91	M12	15	264	18.5	93	62	69	6.6
150	200	65	79	91	M12	15	264	19.86	87	59	69	7.8
160	210	65	79	91	M12	16	290	23.27	87	60	69	9.4
170	225	78	92	106	M14	15	363	30.87	92	63	108	10.7
180	235	78	92	106	M14	15	363	32.75	87	60	108	11.3
190	250	88	102	116	M14	16	387	36.8	78	50	108	14.6
200	260	88	102	116	M14	18	484	48.45	92	59	108	15.3
220	285	96	108	124	M16	15	505	55.57	83	54	168	20.2
240	305	96	108	124	M16	20	673	80.75	100	67	168	21.8
260	325	96	108	124	M16	21	705	91.67	97	66	168	23.4
280	355	96	110	130	M20	15	877	122.8	114	75	168	30
300	375	96	110	130	M20	15	887	133	106	72	369	31.2
320	405	124	136	156	M20	20	1181	189	102	67	369	48
340	425	124	136	156	M20	20	1181	200.8	96	64	369	51
360	455	140	155	177	M22	20	1455	262	98	62	495	69
380	475	140	155	177	M22	20	1455	277.7	93	60	495	73
400	495	140	155	177	M22	22	1595	319	97	65	495	76
420	515	140	155	177	M22	24	1751	367.8	100	68	495	80
440	535	140	155	177	M22	24	1952	429.5	98	73	550	81
460	555	140	155	177	M22	24	1952	448.4	94	70	550	85
480	575	140	155	177	M22	25	2040	489.7	94	70	550	88
500	595	140	155	177	M22	25	2040	508	90	68	550	91
520	615	140	155	177	M22	28	2273	591	97	73	550	95
540	635	140	155	177	M22	28	2273	614	93	71	550	98
560	655	140	155	177	M22	30	2437	682.6	96	74	550	101
580	675	140	155	177	M22	30	2437	707.4	93	72	550	104
600	695	140	155	177	M22	30	2437	731.6	90	70	550	108
